舟艇幾何-船型線圖

舟艇幾何-船型線圖

《船舶座標系統》

船舶座標系統x, y, & z

於此:

x 軸為船長方向，用以量測等分線(station)

y 軸為船舶寬度方向，用以量測縱剖面(buttock)

z 軸為高度方向，用來量測水線面(water plane)

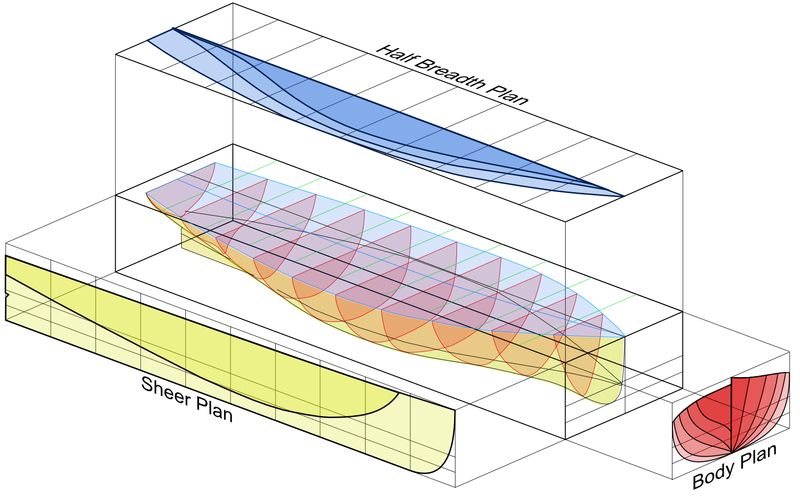

◎線圖◎

Body Plan (前視圖)

Sheer Plan (側視圖)

Half Breadth Plan (上視圖)

《半寬線圖(Half-Breadth Plan)》

與基線面平行之水線面相交船體之曲線，一般為左右對稱，故只繪出一半寬度

《側面線圖(Sheer Plan)》

與中線面平行之縱剖面相交船體之曲線

《橫剖面線圖(Body Plan)》

與基線面及中線面垂直之橫向平面相交船體之曲線

橫剖面線顯示船體之真實外形

舯前之橫剖面圖繪在右手邊

舯後之橫剖面圖繪在左手邊

《線圖座標表(offsets)》

船為三維空間之形體，故由其三維投影面之 x ,y ,z 座標值可得

→ 船型線圖座標表(Table of Offsets)

《典型之船型線圖》

<< 本章結束 >>
